引言：搏力謀蝶閥 —— 智能流體控制的核心裝備
在工業自動化、暖通空調、水處理等領域，閥門作為流體傳輸系統的 “控制中樞”，直接影響系統的效率、能耗與穩定性。瑞士搏力謀（Belimo）作為全球領先的流體控制解決方案提供商，其蝶閥產品憑借零泄漏密封、低能耗設計、智能調試等核心優勢，已廣泛應用于從民用建筑到大型工業項目的各類場景。本文將從技術原理出發，深入解析搏力謀蝶閥的工作機制、核心特性，并全面梳理其在各行業的應用實踐，為工程選型與系統優化提供專業參考。
一、搏力謀蝶閥的核心工作原理
1.1 基本定義與結構組成

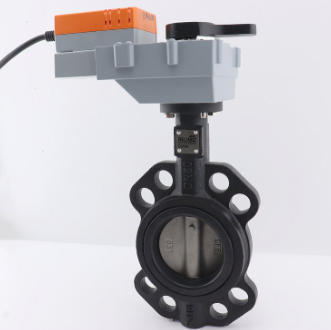

搏力謀蝶閥（又稱翻板閥）是一種以圓盤式啟閉件（蝶板）為核心的調節閥門，通過蝶板繞閥軸90° 回轉運動，實現對流體的切斷、節流或流量調節功能。其核心結構由以下關鍵部件組成，各組件協同作用確保高效穩定運行：
•閥體：采用對夾式設計，材質根據應用場景選用鑄鐵、不銹鋼等，尺寸覆蓋DN25至 DN1200，適配不同管道系統需求；
•蝶板：圓盤形結構，厚度大于普通蝶閥，確保高壓下的密封性能與結構強度，部分型號采用 PTFE 涂層或不銹鋼材質，適配腐蝕性介質；
•閥軸：連接蝶板與執行器的傳動部件，采用精密加工工藝，確保旋轉精度，配合
型密封圈防止軸部泄漏；
•密封座：采用彈性材質（如橡膠、PTFE），與蝶板緊密貼合實現零泄漏關斷，針對高壓場景設計的自調節密封結構，可在1400kPa 壓力下保持0%泄漏率；
•執行器：分為電動、氣動兩種類型，搏力謀主流產品搭載JR系列智能電動執行器，內置高性能芯片與無刷直流電機，支持線性或等百分比流量控制特性；
•控制模塊：集成 BACnet MS/TP、Modbus RTU 等通信協議，支持近場通信（NFC）功能，可通過智能手機與 “搏力謀小助手2” APP 實現參數設置、調試與故障診斷。
1.2 核心運行機制
搏力謀蝶閥的工作過程基于“90°回轉調節” 原理，通過執行器驅動閥軸旋轉，帶動蝶板改變與流體流向的夾角，進而控制流通截面大小，具體運行邏輯如下：
1.關閉狀態：蝶板與管道軸線垂直，緊密貼合密封座，利用密封材料的彈性形變實現高壓密封，杜絕介質泄漏。搏力謀通過自調節限位檔算法，確保閥門全生命周期內的密封可靠性，即使在 1400kPa 關斷壓力下仍能保持零泄漏；
2.開啟過程：執行器接收控制信號（如 4-20mA 電流信號或開關信號），驅動閥軸旋轉，蝶板從垂直位置向水平方向轉動。隨著旋轉角度增大（0°至 90°），蝶板與管道軸線的夾角減小，流通截面逐漸擴大，流體流量按線性或等百分比規律遞增；
3.調節狀態：當蝶板旋轉角度在 20°至 90°之間時，可實現精準流量調節。線性特性型號的流量與旋轉角度呈正比（如30°旋轉對應33.3%最大流量），等百分比特性型號則通過對數關系實現寬范圍精確控制，適配不同工藝需求；
4.自動化控制：電動執行器內置位置傳感器，可實時反饋蝶板位置，結合控制系統實現閉環調節。氣動型則通過氣壓信號驅動氣缸運作，適用于大型工業場景的快速響應需求。 1.3 關鍵技術優勢解析
搏力謀蝶閥的核心競爭力源于其創新技術設計，解決了傳統蝶閥在密封、能耗、調試等方面的痛點：
•零泄漏密封技術：采用彈性密封座與蝶板精密配合設計，配合自調節限位算法，在高壓、低溫等復雜工況下仍能保持氣密性關斷，降低能源損耗與介質浪費；
•低能耗驅動技術：JR 系列執行器采用無刷直流電機，相比傳統產品能耗降低80%，同時支持 24-240V AC/24-125V DC通用電源輸入，適配不同供電系統；
•NFC 智能調試技術：通過近場通信功能，無需接通電源即可用智能手機完成參數設置、故障診斷與數據采集，調試效率提升50%以上，降低維護成本；
•高防護等級設計：閥體外殼防護等級達IP54或 IP66/67，可適應潮濕、粉塵等惡劣環境，延長使用壽命，產品通過百萬次循環測試，提供5年質保。
二、搏力謀蝶閥的主要產品類型與特性
根據驅動方式、結構設計與應用場景，搏力謀蝶閥可分為以下核心系列，各系列產品針對性適配不同需求：
2.1 按驅動方式分類
•電動蝶閥：主流產品類型，搭載智能電動執行器，支持調節型（4-20mA 信號控制）與開關型兩種模式，適配暖通空調、樓宇自控等需要精準調節的場景。代表系列包括 BFV 蝶閥及執行器，具備NFC調試、位置反饋等功能，中標明泰微電子等重大項目；
•氣動蝶閥：通過氣壓信號驅動，響應速度快，適用于工業管道、水處理等大流量場景，可搭配氣動執行器實現自動化控制，結構簡單且維護成本低。
2.2 按結構規格分類
•對夾式蝶閥：核心產品類型，安裝時通過螺栓夾緊在管道法蘭之間，體積小、重量輕，安裝高度低，適配DN50-DN1200 大口徑管道，是暖通空調大流量應用的經濟之選；
•O法蘭式蝶閥：采用法蘭連接方式，密封性能更穩定，適用于高壓、高粘度介質場景，如工業化工、蒸汽系統等；
•襯里蝶閥：閥體內部襯有PTFE、橡膠等耐腐蝕材料，適配腐蝕性介質（如酸堿溶液、化工原料），廣泛應用于化工、制藥行業。
2.3 特殊功能系列
•RetroFIT+改造系列：專為第三方蝶閥升級設計，可通過NFC功能快速集成搏力謀智能執行器，實現老舊系統的節能改造與智能化升級；
•大口徑系列：DN100-DN300 規格產品，最大可擴展至DN450，適配冷卻塔、大型空調機組等大流量場景，提供經濟高效的控制解決方案。
三、搏力謀蝶閥的核心應用領域
憑借結構簡單、安裝便捷、節能高效、零泄漏等優勢，搏力謀蝶閥已滲透到暖通空調、工業制造、水處理、能源等多個領域，以下是各行業的具體應用場景與實踐案例：
3.1 暖通空調（HVAC）行業——核心應用場景
暖通空調是搏力謀蝶閥的主要應用領域，適配商業建筑、工業廠房、數據中心等各類場所的溫度與流體控制需求，核心應用包括：
•冷凍水/冷卻水系統：用于冷水機組、冷卻水泵的流量調節，通過精準控制流體流量實現空調系統的溫度調節，降低能耗。例如，在大型商業綜合體中，搏力謀蝶閥配合樓宇自控系統，根據室內負荷動態調節流量，相比傳統閥門節能30%以上；
•冷卻塔系統：控制冷卻塔的循環水流量，適配不同工況下的散熱需求，其零泄漏特性避免循環水浪費，IP66/67防護等級適應戶外潮濕環境；
•空氣處理機組（AHU）：用于新風、回風系統的流量控制，配合風閥執行器實現溫濕度精準調節，提升室內舒適度。搏力謀蝶閥的輕量化設計與緊湊結構，可降低機組安裝空間需求；
•壓差旁通控制：在中央空調水系統中，通過調節旁通流量穩定系統壓力，避免水泵過載，其快速響應特性確保系統壓力波動控制在允許范圍內。
3.2 工業制造領域
工業場景對閥門的耐溫、耐壓、耐腐蝕性能要求更高，搏力謀蝶閥通過材質升級與結構優化，適配多種工業工況：
•化工行業：用于酸堿溶液、化工原料等腐蝕性介質的傳輸控制，襯里蝶閥系列采用 PTFE 襯里與不銹鋼蝶板，耐腐蝕性強，可在-20℃至180℃溫度范圍內穩定運行；
•電子半導體行業：中標明泰微電子項目的BFV蝶閥及執行器，用于芯片制造過程中的流體控制，其 NFC 調試功能簡化了潔凈車間的安裝維護，零泄漏特性避免介質污染，保障生產精度；
•汽車制造：用于涂裝車間的涂料傳輸、冷卻系統的流體控制，耐高溫、抗磨損設計適應車間惡劣環境，自動化控制特性提升生產流程的穩定性；
•食品醫藥行業：拋光不銹鋼蝶閥系列符合衛生級標準，無死角結構設計便于清洗消毒，適配食品加工、制藥行業的流體傳輸需求，避免介質污染。
3.3 水處理與環保領域
水處理行業對閥門的流量調節精度、密封可靠性要求嚴格，搏力謀蝶閥在自來水廠、污水處理廠、海水淡化等項目中應用廣泛：
•自來水廠：用于原水取水、清水輸送、加藥系統的流量控制，大口徑蝶閥（DN300-DN1200）適配輸水管道的大流量需求，零泄漏特性避免水資源浪費；
•污水處理廠：控制污水、污泥的傳輸與處理流程，耐磨損結構設計適應污水中的雜質顆粒，其耐腐蝕材質可抵御污水中的化學物質侵蝕；
•海水淡化：用于海水預處理、淡化水輸送系統，耐鹽腐蝕材質（如哈氏合金）確保閥門在高鹽環境下的使用壽命，精準流量調節特性提升淡化效率。
3.4 能源與基礎設施領域
•熱力供應：用于城市集中供熱系統的熱水傳輸控制，耐高溫蝶閥系列可在 120℃高溫、1400kPa 壓力下穩定運行，零泄漏密封避免熱能損耗，智能調節功能適配不同區域的供熱需求；
•新能源項目：在光伏、風電等新能源電站的冷卻系統中，用于冷卻液流量控制，低能耗執行器降低電站運營成本，IP67防護等級適應戶外極端環境；
•軌道交通：用于地鐵、高鐵的空調系統、給排水系統，輕量化設計與緊湊結構適配車輛或站臺的有限安裝空間，高可靠性確保長期穩定運行。
3.5 商業與民用建筑領域
•寫字樓與酒店：中央空調系統的冷凍水、冷卻水流量控制，通過樓宇自控系統實現按需調節，降低建筑能耗。搏力謀小助手2APP可遠程監控閥門狀態，簡化維護流程；
•醫院與學校：用于醫療設備冷卻水、實驗室流體控制、生活熱水系統，衛生級設計與零泄漏特性保障用水安全，快速調試功能減少施工周期；
•數據中心：服務器冷卻系統的冷卻液流量控制，精準調節特性確保服務器運行溫度穩定，低能耗設計降低數據中心PUE值。
四、搏力謀蝶閥的選型指南與安裝維護
4.1 選型核心要素
為確保閥門適配實際應用場景，選型時需重點關注以下參數：
•工況參數：根據介質類型（水、蒸汽、腐蝕性介質等）選擇閥體材質與密封材料；根據工作壓力（≤1400kPa）、溫度（-20℃至 210℃）確定閥門規格；
•流量需求：根據管道口徑與流量范圍選擇Kvs值適配的型號，線性特性適用于恒流量控制，等百分比特性適用于寬范圍調節場景；
•控制方式：開關型適用于切斷功能，調節型適用于流量控制；電動型適配自動化系統，氣動型適用于快速響應場景；
•環境條件：戶外或潮濕環境選擇IP66/67防護等級產品，腐蝕環境選擇襯里或特殊材質閥門。
4.2 安裝與維護要點
•安裝規范：對夾式蝶閥需確保法蘭平行度，螺栓均勻緊固；執行器安裝時需校準閥軸與執行器的同軸度，避免運行卡頓；
•調試流程：通過 NFC 功能連接搏力謀小助手2APP，設置控制參數、限位位置與反饋信號，無需外接電源即可完成調試；
•維護周期：定期檢查密封性能與執行器運行狀態，清潔閥體與傳感器；存放超過18個月的閥門，安裝前需重新進行密封測試；
•故障處理：通過APP診斷功能查看閥門運行數據，常見故障（如泄漏、調節精度下降）可通過調整限位、更換密封座或執行器部件解決。
五、行業案例：搏力謀蝶閥的實踐應用成效
案例1：明泰微電子項目
搏力謀 BFV 蝶閥及執行器中標明泰微電子項目，用于芯片制造過程的流體控制。該項目要求閥門具備零泄漏、易調試、高可靠性等特性，搏力謀產品通過NFC調試功能，將調試時間縮短60%，零泄漏密封避免了介質污染，保障了芯片生產的精準度，同時低能耗執行器每年為項目節省電費約15萬元。
案例 2：大型商業綜合體暖通空調系統
某建筑面積50萬㎡的商業綜合體，采用搏力謀DN100-DN200電動蝶閥共80余臺，用于中央空調冷凍水、冷卻水系統控制。通過與樓宇自控系統聯動，實現按需調節流量，系統能耗降低25%，閥門運行3年無故障，維護成本僅為傳統閥門的1/3。
案例 3：城市污水處理廠升級項目
某污水處理廠采用搏力謀DN300-DN600大口徑蝶閥，用于污泥傳輸與處理系統。閥門采用耐磨損密封設計，適應污水中的雜質環境，運行 2 年無泄漏，相比原閥門使用壽命延長3倍，每年減少維護次數4次，提升了處理廠的運營效率。
六、總結與展望
搏力謀蝶閥以其零泄漏密封技術、低能耗智能驅動、便捷調試維護等核心優勢，已成為流體控制領域的標桿產品，廣泛適配暖通空調、工業制造、水處理、能源等多行業需求。其工作原理基于90° 回轉調節機制，通過精密結構設計與智能控制技術，實現了效率、可靠性與節能性的統一。
未來，隨著工業4.0與智能化建筑的發展，搏力謀蝶閥將進一步融入物聯網技術，實現遠程監控、預測性維護等功能，同時在材料創新（如更耐腐、耐高溫材質）、結構優化（如更小體積、更大口徑）等方面持續突破，為全球流體控制行業提供更高效、可持續的解決方案。對于工程技術人員而言，深入理解搏力謀蝶閥的工作原理與應用特性，將有助于優化系統設計、降低運營成本，推動行業技術升級與可持續發展。
